Сигнальный модуль транспортный 300мм красный, с источником питания
- 100
- Код товара:(3M120CТR-220П), (3M120CТR+24П)
- ГОСТ:33385-2015, Р 52282-2004
- ТУ :5217-001-68426650-18
- Сертификат:ЕАЭС № RU С-RU.ИШ01.В.00050/19
- (серия):RU № 0136580
Сигнальный модуль транспортный 300мм красный, с источником питания

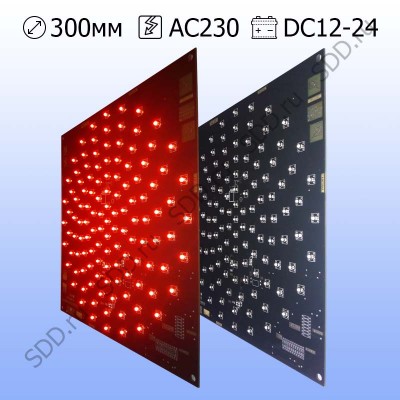

Сигнальный модуль выполнен на квадратной стеклотекстолитовой печатной плате с установленными на них светоизлучающими диодами (светодиоды), разъёмами и источником питания .
Габаритные и установочные размеры плат с допуском ±1мм:
Габариты 3М120СТ — 270мм*270мм. Установочный размер на крышку светофора — 249мм*249мм. Для светофоров с индексом Т.1.2, П.1.2.
Количество светодиодов на плате (матрице):
3М120СТ — 120 штук.
Используются СМД светодиоды производства фирмы CREE, Inc. USA следующих серий:
- для красных сигналов — CLM2C-RCA, CLM2D-RPC, CLM2D-RCC; CP41B-RHS.
- для желтых сигналов — CLM2D-ACC; CP41B-AHS.
- для зелёных сигналов — CLM2D-CPC.
Типовая длина волны светодиодов:
- для CLM2C-RCA, CLM2D-RPC, CLM2D-RCC, CP41B-RHS. — 621нм ±2нм;
- для CLM2D-ACC, CP41B-AHS – 590нм ±6нм;
- для CLM2D-CPC – 506нм ±6нм.
Для всех серий светодиодов типовая сила света при токе 20 мА от 3,5кд до 5,2кд.
Сигнальные модули совместно с рассеивателями образуют оптическую систему у которой осевая сила света и координаты цветности соответствуют ГОСТ 33385-2015.
Мощность сигнальных модулей в диапазоне температур от +40°С до -40°С:
3М120СТ не более 14 Вт;
Импульсный источник питания (источник стабильного тока) iP1504 универсальный и устанавливается на все платы (имеются ввиду платы всех цветов).
Размеры платы — 55мм*40мм. Типовая мощность источника — 15Вт. КПД — 83%
Коэффициент мощности, не хуже 0,9.
Амплитуда пульсаций выходного напряжения источника не превышает 2,5В.
Напряжении питающей электросети - ~230В ± 10% с частотой 50Гц.
Уровень радиопомех не превышает значений, установленных ГОСТ 16842-2002.
Сигнальные модули выпускаемые в качестве ремонтного комплекта упакованы и имеют степень защиты от воздействия окружающей среды IP23 по ГОСТ 14254-96.
