Контроллер предназначен для управления сигналами светофоров и указателей на перекрестках и автомагистралях с использованием светодиодных и ламповых секций

  • Код товара:
    КС1-2408/24

49 500р.

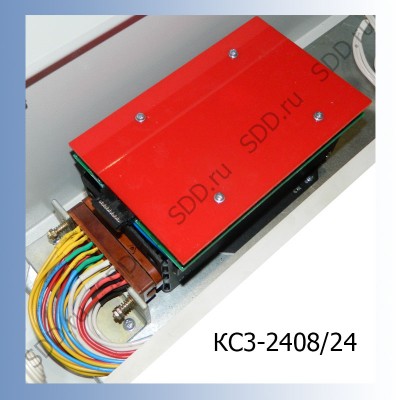

    Программируемый дорожный контроллер серии КС-2408 предназначен для управления сигналами светофоров и указателей на перекрестках и автомагистралях. Контроллер имеет код ОКП 521720, соответствует требованиям технических условий ТУ 5217-105-02070246-2003 и комплекта конструкторской документации предприятия-изготовителя.

    Конструктивное исполнение контроллера предназначено для установки в шкафу пользователя.

    В зависимости от функционального назначения контроллер может включать модуль, предназначенный для последовательной связи с верхним уровнем управления.

    Контроллер КС-2408 не является средством измерений, его характеристики точности устанавливаются в соответствии с ГОСТ 23222-88.

    По устойчивости к механическим воздействиям контроллер относится к изделиям виброустойчивого исполнения (ГОСТ29125-91).

    По защищенности от воздействия окружающей среды по ГОСТ12997 контроллер относится к обыкновенному исполнению.

    Вид климатического исполнения У3 по ГОСТ15150.

Количество силовых выходов
24
Количество выходов, контролируемых по току (красных)
8
Минимальная мощность красных ламп
10 Вт
Количество контролируемых каналов по напряжению (зеленых)
8
Максимальный ток нагрузки по каждому каналу
не более 5А
Максимальный суммарный ток выходных цепей
не более 15А
Количество программ регулирования
16
Количество фаз движения в каждой программе регулирования
16
Интервал изменения длительности основных и пром. тактов, с
1 - 256

Контроль перегорания красных ламп и переключение в режим желтого мигания.

Контроль несанкционированного включения зеленых ламп и отключение питания выходных цепей.

Контроль перегрузок и коротких замыканий в любой силовой цепи и отключение питания выходных цепей.

Возможность работы внутренних часов в течение 10 лет при отключении питания сети.

Контроллер обеспечивает работу в режиме координированного управления.

Контроллер обеспечивает ручное переключение с режима работы по программе в режим желтого мигания.

Контроллер обеспечивает один канал подключения табло вызывного пешеходов при сопротивлении линии связи не более 500 Ом.

Контроллер обеспечивает подключение средств контроля и настройки (пульт диагностики и управления ПДУ-01).

Максимальная потребляемая мощность блока электронного не более 5Вт (без силовых линий).

Габаритные размеры 235(270 с ответными частями разъемов)*110*83мм.

Масса контроллера (без упаковки) 1.5кг. (в компл. с боксом БН2-2408 – 18 кг.)

Средняя наработка на отказ 10000час.

    Пульт диагностики ПДУ-01 предназначен для совместной работы с дорожными контроллерами серии КС-2408, обеспечивает индикацию и установку его параметров.

    Пульт диагностики позволяет отображать следующие параметры дорожного контроллера:

  • текущее время и дата;
  • аварийный режим;
  • номера красных и зеленых каналов, установленных на контроль;
  • режим работы;
  • текущая фаза и ее длительность;
  • график выбора программ;
  • состояние каналов.

Пульт диагностики позволяет изменять и устанавливать следующие значения дорожного контроллера:

  • текущее время и дата;
  • число и номера контролируемых линий;
  • длительность фаз при локальном управлении;
  • минимальную длительность фаз;

Пульт диагностики позволяет осуществлять управление:

  • установка/переключение фаз;
  • одиночное включение любого из каналов.

Пульт диагностики имеет подсветку отображаемых символов.
